Gráficas e Informes Avanzados de Control de Calidad
Descripción, Propósito y Objetivo
NOTE
La suite de Gráficas e Informes Avanzados es la consola de inteligencia analítica y auditoría gerencial de la plataforma Quattrol. Su propósito es proveer herramientas matemáticas y de minería de datos de nivel superior (métrica Six Sigma, diagramas de dispersión por cuartiles, índices de desempeño técnico y compilación de informes ejecutivos de cumplimiento).
El objetivo de este módulo es dotar al personal directivo y de aseguramiento de la calidad de indicadores consolidados de la capacidad del proceso analítico, permitiendo diseñar esquemas preventivos de control y evaluar la variabilidad e imprecisión inter-sede de forma robusta antes de emitir informes oficiales.
Contexto de Uso
Este panel avanzado es operado por:
- Directores de Laboratorio y Jefes de Calidad: Para realizar planeación del control de calidad basada en Sigma, evaluar la consistencia del catálogo de reactivos (lotes) y justificar decisiones metodológicas ante auditores de acreditación.
- Auditores y Administradores de Redes de Laboratorios: Para comparar la dispersión entre múltiples sedes y exportar el informe ejecutivo unificado de desempeño analítico.
1. Gráfico de Decisión (Westgard / Six Sigma)
Propósito
Evaluación de métricas de calidad analítica basadas en la escala Six Sigma ($\sigma$). Sirve como criterio objetivo para la selección y optimización de las reglas de control de Westgard requeridas por cada ensayo, reduciendo falsos rechazos y optimizando costos analíticos.
Pestañas y Modalidades

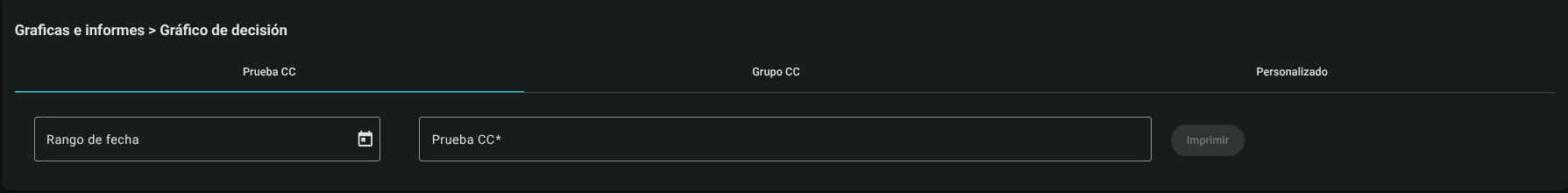

- Prueba CC: Grafica el estatus Sigma de un ensayo individual.

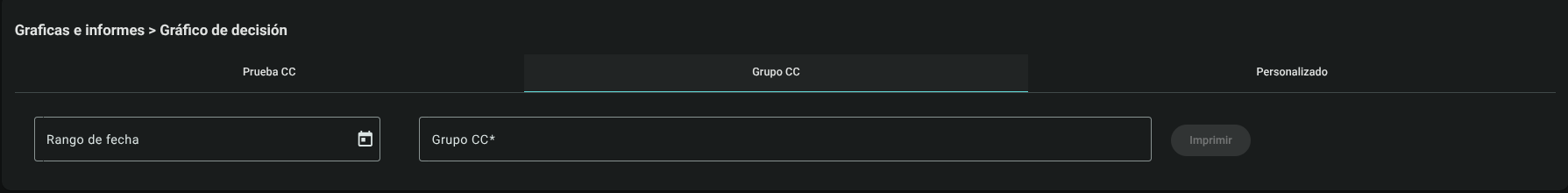

- Grupo CC: Traza y posiciona múltiples ensayos del grupo en el mismo diagrama de decisión.

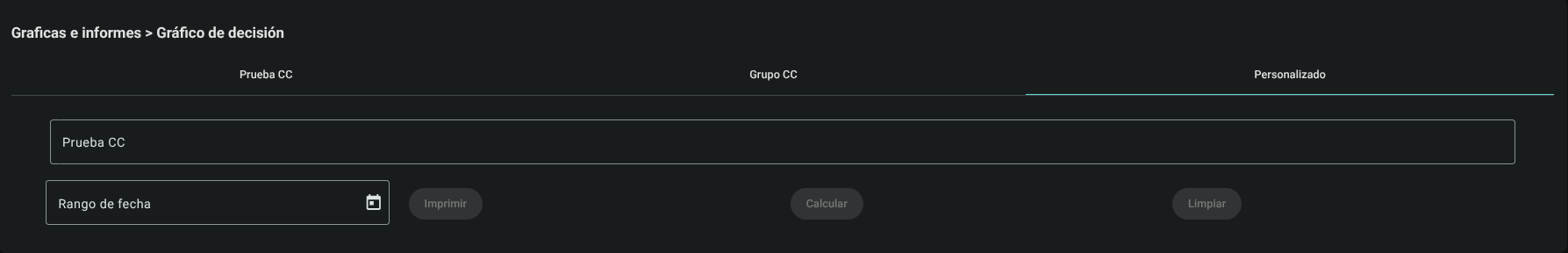

- Personalizado: Entorno de simulación donde el usuario ingresa valores hipotéticos de error total permitido (ET%), sesgo y coeficiente de variación (CV%) para modelar el Sigma resultante sin alterar los datos reales.
Parámetros de Entrada
- Rango de fecha: Selector de ventana temporal objeto de evaluación.
- Prueba CC / Grupo CC😗* Campos de autocompletado para elegir el ensayo o plantilla de grupo.
Acciones
- Calcular: Procesa los datos y dibuja los puntos sobre las zonas Sigma (Clase Mundial, Excelente, Bueno, Marginal, Inaceptable).
- Limpiar: Restablece las variables e inicializa el cuadrante de simulación.
- Imprimir: Compila el gráfico de decisión junto con la tabla de imprecisión/sesgo en un archivo descargable.
2. Índices de Desempeño Analítico
Propósito
Cálculo automatizado y consolidación de las métricas clave de capacidad operativa del método. Mide la robustez metodológica correlacionando el Coeficiente de Variación (CV%), el Sesgo o Bias%, la Calidad Global del ensayo y el Índice de Desempeño Analítico (IDA).
Pestañas y Modalidades

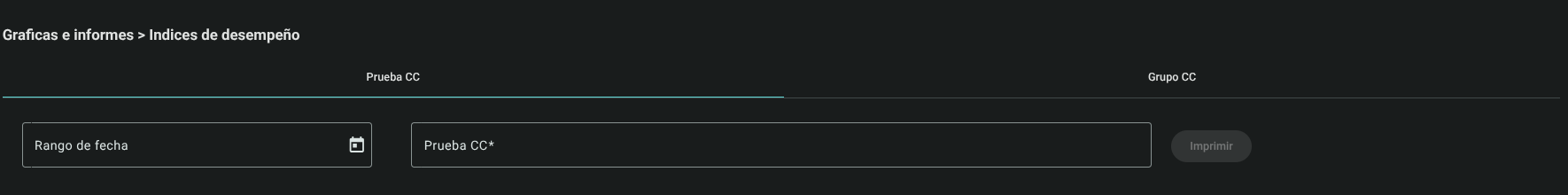

- Prueba CC: Cálculo enfocado de manera unitaria para un ensayo.

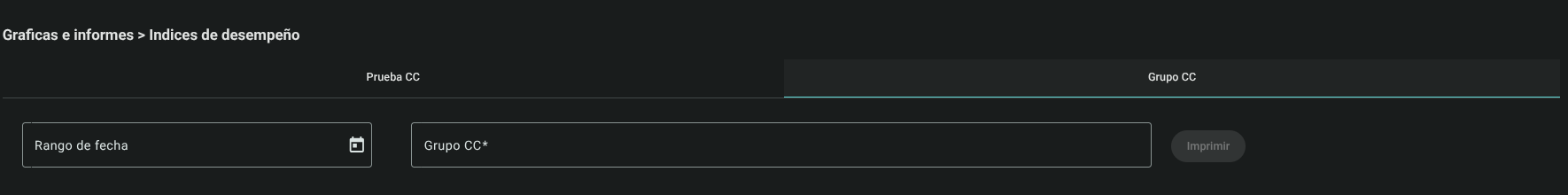

- Grupo CC: Matriz consolidada de índices para todo el perfil analítico.
Parámetros de Entrada
- Rango de fecha: Rango temporal para el cálculo estadístico.
- Prueba CC / Grupo CC😗* Selección de la entidad bajo análisis.
Acciones
- Imprimir: Descarga el informe detallado con las tablas de desempeño analítico.
3. Gráfico de Bigotes (Box Plot)
Propósito
Representación gráfica que describe la dispersión y simetría de los resultados mediante el uso de la mediana, los límites del primer y tercer cuartil (caja de dispersión), y los bigotes que indican los límites superior e inferior, identificando automáticamente valores atípicos (outliers).
Pestañas y Modalidades
- Analito: Compara gráficamente la dispersión de un mismo mensurando a través de múltiples sedes del laboratorio.
- Lote reactivo: Evalúa la consistencia de los resultados contrastando la variabilidad de diferentes lotes de reactivo de un mismo ensayo.
Parámetros de Entrada
- Sedes: Selección múltiple de las ubicaciones físicas o sucursales a comparar.
- Mensurandos: Especificación del analito objeto de análisis.
- Rango de fecha: Período de recopilación de los datos representados.
Acciones
- Calcular: Ejecuta las consultas en la base de datos y renderiza el gráfico de cajas.
- Limpiar: Reinicia las casillas de filtros generales.
- Imprimir: Descarga el reporte de variabilidad y comparación de cajas.

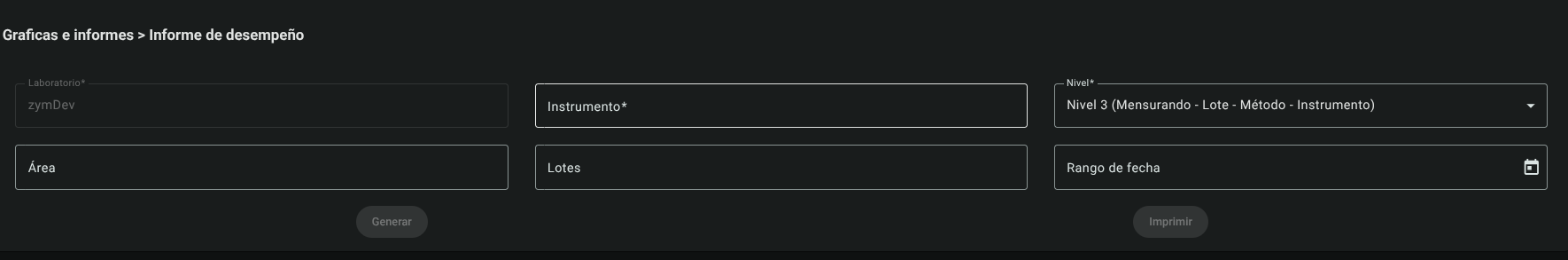

4. Informe de Desempeño
Propósito
Reporte unificado y consolidado que sintetiza la auditoría de calidad analítica del laboratorio, recopilando el estado Sigma, el cumplimiento de las metas de error y las violaciones de reglas reportadas por analizador en un único reporte listo para impresión o radicación institucional.
Parámetros de Entrada
- Laboratorio:* Selector de la sede o entidad conectada en sesión.
- Instrumento:* Filtro para acotar el informe a un analizador específico de la sede.
- Nivel:* Grado de profundidad del contraste estadístico (ej. Nivel 3: Mensurando - Lote - Método - Instrumento).
- Área y Lotes: Filtros específicos de clasificación del catálogo analítico.
- Rango de fecha: Lapso temporal auditado.
Acciones
- Generar: Compila y procesa la información histórica para renderizar el informe en pantalla.
- Imprimir: Procesa la versión de impresión física o exportación PDF del documento unificado.
Visualización y Descarga
Para obtener cualquiera de los análisis avanzados:
- Ingrese los parámetros de filtración obligatorios.
- Haga clic en los botones Calcular o Generar según corresponda. La plataforma procesará los datos históricos de Firestore y desplegará un borrador visual en tiempo real en la parte inferior de la pantalla.
- Una vez verificado el borrador interactivo, presione el botón Imprimir para exportar el archivo definitivo en alta resolución.
Roles y Permisos Requeridos
El acceso a las funciones de análisis estadístico avanzado y generación del informe gerencial está normado por los siguientes roles y permisos:
Debido a su impacto estratégico, este panel está limitado a los perfiles de Director de Laboratorio, Coordinador de Calidad y Auditores del Sistema.
- Gráficos de Decisión Sigma:
sigma_graphics_read: Permite ingresar a la vista, graficar la escala Six Sigma y utilizar el simulador interactivo.sigma_graphics_create: Permite adjuntar notas y comentarios mensuales al reporte de decisión.
- Índices de Desempeño Analítico:
report_statistical_read: Habilita la consulta y renderización de las tablas de capacidad del método.
- Gráfico de Bigotes (Box Plot):
boxplot_graphic_read: Permite el acceso a la ruta del Box Plot y realizar comparaciones por Sedes y Lote reactivo.
- Informe de Desempeño Ejecutivo:
performance_report_read: Concede la autorización para interactuar con los filtros y habilitar el botón de generación de reporte ejecutivo global.
- Acciones Generales de Impresión:
performance_report_read/report_statistical_read: Obligatorio para ejecutar las acciones de exportación e Imprimir los reportes.
